VD形橡胶密封圈(JB/T 6994-1993)

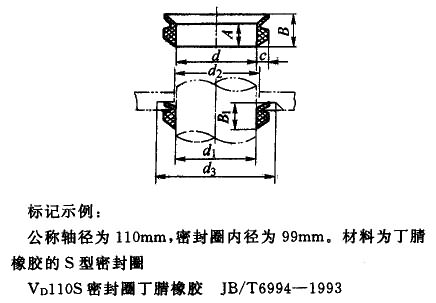

S型密封圈的尺寸系列(摘自JB/T 6994-1993)
注：本表的单位是mm。
| 密封圈代号 | 公称轴径 | 轴径d1 | d | c | A | B | d2max | d3min | 安装宽度B1 |
|---|---|---|---|---|---|---|---|---|---|
| VD5S | 5 | 4.5～5.5 | 4 | 2 | 3.9 | 5.2 | d1+1 | d1+6 | 4.5±0.4 |
| VD6S | 6 | 5.5～6.5 | 5 | 2 | 3.9 | 5.2 | d1+1 | d1+6 | 4.5±0.4 |
| VD7S | 7 | 6.5～8.0 | 6 | 2 | 3.9 | 5.2 | d1+1 | d1+6 | 4.5±0.4 |
| VD8S | 8 | 8.0～9.5 | 7 | 2 | 3.9 | 5.2 | d1+1 | d1+6 | 4.5±0.4 |
| VDl0S | 10 | 9.5～11.5 | 9 | 3 | 5.6 | 7.7 | d1+2 | d1+9 | 6.7±0.6 |
| VDl2S | 12 | 11.5～13.5 | 10.5 | 3 | 5.6 | 7.7 | d1+2 | d1+9 | 6.7±0.6 |
| VDl4S | 14 | 13.5～15.5 | 12.5 | 3 | 5.6 | 7.7 | d1+2 | d1+9 | 6.7±0.6 |
| VDl6S | 16 | 15.5～17.5 | 14 | 3 | 5.6 | 7.7 | d1+2 | d1+9 | 6.7±0.6 |
| VDl8S | 18 | 17.5～19.5 | 16 | 3 | 5.6 | 7.7 | d1+2 | d1+9 | 6.7±0.6 |
| VD20S | 20 | 19～21 | 18 | 4 | 7.9 | 10.5 | d1+2 | d1+12 | 9.0±0.8 |
| VD22S | 22 | 21～24 | 20 | 4 | 7.9 | 10.5 | d1+2 | d1+12 | 9.0±0.8 |
| VD25S | 25 | 24～27 | 22 | 4 | 7.9 | 10.5 | d1+2 | d1+12 | 9.0±0.8 |
| VD28S | 28 | 27～29 | 25 | 4 | 7.9 | 10.5 | d1+3 | d1+12 | 9.0±0.8 |
| VD30S | 30 | 29～31 | 27 | 4 | 7.9 | 10.5 | d1+3 | d1+12 | 9.0±0.8 |
| VD32S | 32 | 31～33 | 29 | 4 | 7.9 | 10.5 | d1+3 | d1+12 | 9.0±0.8 |
| VD36S | 36 | 33～36 | 31 | 4 | 7.9 | 10.5 | d1+3 | d1+12 | 9.0±0.8 |
| VD38S | 38 | 36～38 | 34 | 4 | 7.9 | 10.5 | d1+3 | d1+12 | 9.0±0.8 |
| VD40S | 40 | 38～43 | 36 | 5 | 9.5 | 13 | d1+3 | d1+15 | 11.0±1.0 |
| VD45S | 45 | 43～48 | 40 | 5 | 9.5 | 13 | d1+3 | d1+15 | 11.0±1.0 |
| VD50S | 50 | 48～53 | 45 | 5 | 9.5 | 13 | d1+3 | d1+15 | 11.0±1.0 |
| VD56S | 56 | 53～58 | 49 | 5 | 9.5 | 13 | d1+3 | d1+15 | 11.0±1.0 |
| VD60S | 60 | 58～63 | 54 | 5 | 9.5 | 13 | d1+3 | d1+15 | 11.0±1.0 |
| VD63S | 63 | 63～68 | 58 | 5 | 9.5 | 13 | d1+3 | d1+15 | 11.0±1.0 |
| VD71S | 71 | 68～73 | 63 | 6 | 11.3 | 15.5 | d1+4 | d1+18 | 13.5±1.2 |
| VD75S | 75 | 73～78 | 67 | 6 | 11.3 | 15.5 | d1+4 | d1+18 | 13.5±1.2 |
| VD80S | 80 | 78～83 | 72 | 6 | 11.3 | 15.5 | d1+4 | d1+18 | 13.5±1.2 |
| VD85S | 85 | 83～88 | 76 | 6 | 11.3 | 15.5 | d1+4 | d1+18 | 13.5±1.2 |
| VD90S | 90 | 88～93 | 81 | 6 | 11.3 | 15.5 | d1+4 | d1+18 | 13.5±1.2 |
| VD95S | 95 | 93～98 | 85 | 6 | 11.3 | 15.5 | d1+4 | d1+18 | 13.5±1.2 |
| VD100S | 100 | 98～105 | 90 | 6 | 11.3 | 15.5 | d1+4 | d1+18 | 13.5±1.2 |
| VD120S | 120 | 115～125 | 108 | 7 | 13.1 | 18 | d1+4 | d1+21 | 15.5±1.5 |
| VD130S | 130 | 125～135 | 117 | 7 | 13.1 | 18 | d1+4 | d1+21 | 15.5±1.5 |
| VD140S | 140 | 135～145 | 126 | 7 | 13.1 | 18 | d1+4 | d1+21 | 15.5±1.5 |
| VD150S | 150 | 145～155 | 135 | 7 | 13.1 | 18 | d1+4 | d1+21 | 15.5±1.5 |
| VD160S | 160 | 155～165 | 144 | 8 | 15 | 20.5 | d1+5 | d1+24 | 18.0±1.8 |
| VD170S | 170 | 165～175 | 153 | 8 | 15 | 20.5 | d1+5 | d1+24 | 18.0±1.8 |
| VD180S | 180 | 175～185 | 162 | 8 | 15 | 20.5 | d1+5 | d1+24 | 18.0±1.8 |
| VD190S | 190 | 185～195 | 171 | 8 | 15 | 20.5 | d1+5 | d1+24 | 18.0±1.8 |
| VD200S | 200 | 195～210 | 180 | 8 | 15 | 20.5 | d1+5 | d1+24 | 18.0±1.8 |
A型密封圈的型式和尺寸(摘自JB/T 6994-1993)
注：1．公称轴径带括弧的是非标准尺寸，尽量不采用。
2．本表的单位是mm。
3．标记示例：
公称轴径为120mm，密封圈内径为108mm，材料为氟橡胶的A型密封圈，标记为：VD120A 密封圈氟橡胶 JB/T 6994－1993。
| 密封圈代号 | 公称轴径 | 轴径d1 | d | c | A | B | d2max | d3min | 安装宽度B1 |
|---|---|---|---|---|---|---|---|---|---|
| VD3A | 3 | 2.7～3.5 | 2.5 | 1.5 | 2.1 | 3 | d1+1 | d1+4 | 2.5±0.3 |
| VD4A | 4 | 3.5～4.5 | 3.2 | 2 | 2.4 | 3.7 | d1+1 | d1+6 | 3.0±0.4 |
| VD5A | 5 | 4.5～5.5 | 4 | 2 | 2.4 | 3.7 | d1+1 | d1+6 | 3.0±0.4 |
| VD6A | 6 | 5.5～6.5 | 5 | 2 | 2.4 | 3.7 | d1+1 | d1+6 | 3.0±0.4 |
| VD7A | 7 | 6.5～8.0 | 6 | 2 | 2.4 | 3.7 | d1+1 | d1+6 | 3.0±0.4 |
| VD8A | 8 | 8.0～9.5 | 7 | 2 | 2.4 | 3.7 | d1+1 | d1+6 | 3.0±0.4 |
| VDl0A | 10 | 9.5～11.5 | 9 | 3 | 3.4 | 5.5 | d1+2 | d1+9 | 4.5±0.6 |
| VDl2A | 12 | 11.5～12.5 | 10.5 | 3 | 3.4 | 5.5 | d1+2 | d1+9 | 4.5±0.6 |
| VDl3A | 13 | 12.5～13.5 | 11.7 | 3 | 3.4 | 5.5 | d1+2 | d1+9 | 4.5±0.6 |
| VDl4A | 14 | 13.5～15.5 | 12.5 | 3 | 3.4 | 5.5 | d1+2 | d1+9 | 4.5±0.6 |
| VDl6A | 16 | 15.5～17.5 | 14 | 3 | 3.4 | 5.5 | d1+2 | d1+9 | 4.5±0.6 |
| VDl8A | 18 | 17.5～19 | 16 | 3 | 3.4 | 5.5 | d1+2 | d1+9 | 4.5±0.6 |
| VD20A | 20 | 19～21 | 18 | 4 | 4.7 | 7.5 | d1+2 | d1+12 | 6.0±0.8 |
| VD22A | 22 | 21～24 | 20 | 4 | 4.7 | 7.5 | d1+2 | d1+12 | 6.0±0.8 |
| VD25A | 25 | 24～27 | 22 | 4 | 4.7 | 7.5 | d1+2 | d1+12 | 6.0±0.8 |
| VD28A | 28 | 27～29 | 25 | 4 | 4.7 | 7.5 | d1+3 | d1+12 | 6.0±0.8 |
| VD30A | 30 | 29～31 | 27 | 4 | 4.7 | 7.5 | d1+3 | d1+12 | 6.0±0.8 |
| VD32A | 32 | 31～33 | 29 | 4 | 4.7 | 7.5 | d1+3 | d1+12 | 6.0±0.8 |
| VD36A | 36 | 33～36 | 31 | 4 | 4.7 | 7.5 | d1+3 | d1+12 | 6.0±0.8 |
| VD38A | 38 | 36～38 | 34 | 4 | 4.7 | 7.5 | d1+3 | d1+12 | 6.0±0.8 |
| VD40A | 40 | 38～43 | 36 | 5 | 5.5 | 9 | d1+3 | d1+15 | 7.0±1.0 |
| VD45A | 45 | 43～48 | 40 | 5 | 5.5 | 9 | d1+3 | d1+15 | 7.0±1.0 |
| VD50A | 50 | 48～53 | 45 | 5 | 5.5 | 9 | d1+3 | d1+15 | 7.0±1.0 |
| VD56A | 56 | 53～58 | 49 | 5 | 5.5 | 9 | d1+3 | d1+15 | 7.0±1.0 |
| VD60A | 60 | 58～63 | 54 | 5 | 5.5 | 9 | d1+3 | d1+15 | 7.0±1.0 |
| VD67A | 67 | 63～68 | 58 | 5 | 5.5 | 9 | d1+3 | d1+15 | 7.0±1.0 |
| VD7lA | 71 | 68～73 | 63 | 6 | 6.8 | 11 | d1+4 | d1+18 | 9.0±1.2 |
| VD75A | 75 | 73～78 | 67 | 6 | 6.8 | 11 | d1+4 | d1+18 | 9.0±1.2 |
| VD80A | 80 | 78～83 | 72 | 6 | 6.8 | 11 | d1+4 | d1+18 | 9.0±1.2 |
| VD85A | 85 | 83～88 | 76 | 6 | 6.8 | 11 | d1+4 | d1+18 | 9.0±1.2 |
| VD90A | 90 | 88～93 | 81 | 6 | 6.8 | 11 | d1+4 | d1+18 | 9.0±1.2 |
| VD95A | 95 | 93～98 | 85 | 6 | 6.8 | 11 | d1+4 | d1+18 | 9.0±1.2 |
| VDl00A | 100 | 98～105 | 90 | 6 | 6.8 | 11 | d1+4 | d1+18 | 9.0±1.2 |
| VDll0A | 110 | 105～115 | 99 | 7 | 7.9 | 12.8 | d1+4 | d1+21 | 10.5±1.5 |
| VDl20A | 120 | 115～125 | 108 | 7 | 7.9 | 12.8 | d1+4 | d1+21 | 10.5±1.5 |
| VDl30A | 130 | 125～135 | 117 | 7 | 7.9 | 12.8 | d1+4 | d1+21 | 10.5±1.5 |
| VDl40A | 140 | 135～145 | 126 | 7 | 7.9 | 12.8 | d1+4 | d1+21 | 10.5±1.5 |
| VDl50A | 150 | 145～155 | 135 | 7 | 7.9 | 12.8 | d1+4 | d1+21 | 10.5±1.5 |
| VDl60A | 160 | 155～165 | 144 | 8 | 9 | 14.5 | d1+5 | d1+24 | 12.0±1.8 |
| VDl70A | 170 | 165～175 | 153 | 8 | 9 | 14.5 | d1+5 | d1+24 | 12.0±1.8 |
| VDl80A | 180 | 175～185 | 162 | 8 | 9 | 14.5 | d1+5 | d1+24 | 12.0±1.8 |
| VDl90A | 190 | 185～195 | 171 | 8 | 9 | 14.5 | d1+5 | d1+24 | 12.0±1.8 |
| VD200A | 200 | 195～210 | 180 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD224A | 224 | 210～235 | 198 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD250A | 250 | 235～265 | 225 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD280A | 280 | 265～290 | 247 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD300A | 300 | 290～310 | 270 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD320A | 320 | 310～335 | 292 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD355A | 355 | 335～365 | 315 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD375A | 375 | 365～390 | 337 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD400A | 400 | 390～430 | 360 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD450A | 450 | 430～480 | 405 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD500A | 500 | 480～530 | 450 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD560A | 560 | 530～580 | 495 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD600A | 600 | 580～630 | 540 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD630A | 630 | 630～665 | 600 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD670A | 670 | 665～705 | 630 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD710A | 710 | 705～745 | 670 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD750A | 750 | 745～785 | 705 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD800A | 800 | 785～830 | 745 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD850A | 850 | 830～875 | 785 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD900A | 900 | 875～920 | 825 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD950A | 950 | 920～965 | 865 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl000A | 1000 | 965～1015 | 910 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl060A | 1060 | 1015～1065 | 955 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDll00A | (1100) | 1065～1115 | 1000 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDll20A | 1120 | 1115～1165 | 1045 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl200A | (1200) | 1165～1215 | 1090 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl250A | 1250 | 1215～1270 | 1135 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl320A | 1320 | 1270～1320 | 1180 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl350A | (1350) | 1320～1370 | 1225 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl400A | 1400 | 1370～1420 | 1270 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl450A | (1450) | 1420～1470 | 1315 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl500A | 1500 | 1470～1520 | 1360 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl550A | (1550) | 1520～1570 | 1405 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl600A | 1600 | 1570～1620 | 1450 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl650A | (1650) | 1620～1670 | 1495 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl700A | 1700 | 1670～1720 | 1540 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl750A | (1750) | 1720～1770 | 1585 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl800A | 1800 | 1770～1820 | 1630 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl850A | (1850) | 1820～1870 | 1675 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl900A | 1900 | 1870～1920 | 1720 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VDl950A | (1950) | 1920～1970 | 1765 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
| VD2000A | 2000 | 1970～2020 | 1810 | 15 | 14.3 | 25 | d1+10 | d1+45 | 20.0±4.0 |
